一， 行業發展
電子信息係統機房，在經曆了大型機時代和服務器時代之後，進入了機房發展的第三個時代--機架化時代。在機架化時代，所有的IT設備，包括服務器、網絡設備、存儲設備等，都按照機架式安裝或獨立機櫃方式設計，從而使機櫃或機架成為繼機房維護結構之後的新的維護結構。所有的IT設備不再暴露在機房環境當中，而是被包圍在機櫃微環境(或稱IT微環境)當中，所以91探花视频在线观看越來越關注機櫃微環境的營造過程中的理論研究、理念更新、技術開發和產品設計。
機櫃中的IT設備所要求的環境，最為主要的在於供冷方麵，由於多數方案中，空調機(作為供冷冷源)並不配置在每個機櫃內，而是集中或分區域地部署在機房內，供多個機櫃共同使用，所以，在機房設計過程中，存在著冷量如何分配和輸送到每個機櫃的問題，即機櫃的配冷問題。以下來闡述配冷技術的新要求、設計思路和新型產品。
二，技術要求

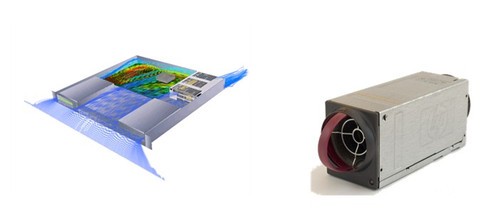

機櫃的IT設備需要持續的、對溫度有一定要求、對風量有一定要求的冷風，來維持正常工作。其額定工作溫度範圍為20-25C;其額定設計風量的大小，與IT設備的發熱功率和設備內部散熱能力有關，由內部的風扇來保證。對於機架式服務器，需要的風量為每1KW 300m3/h;對於內部散熱設計更強的刀片式服務器，需要的風量為每1KW 200m3/h。下圖為服務器內部的氣流組織和某刀片服務器的風扇模塊。
為了維持機房內、服務器內的能量平衡、溫升平衡，針對每1KW的機架式服務器，老王探花係統需要穩定地、持續地產生23C、300m3/h的冷風，並且配送到服務器的前麵板處。 如果一個機櫃內安裝有5KW的機架式服務器，則需要1500m3/h的風量。

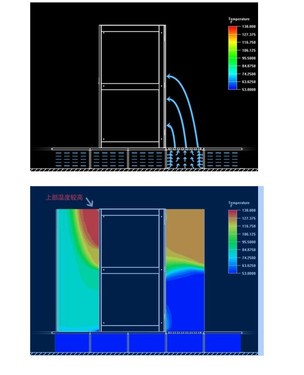

傳統的地板下送風的氣流組織方式，已經無法解決高密度機櫃的製冷需求。地板下送風存在送風截麵積和地板出風口的有效出風截麵積的瓶頸，目前地板鋪高越來越高，普遍要求600mm以上。但地板出風口的麵積已經達到了極限，因為過孔率不可能達到100%，而增加每機櫃擁有的地板出風口數量必須增加機房區的麵積。所以對於地板下送風的空調係統，在大多數情況下，都難以從一塊風口地板中送出1500m3/h的冷風。有些情況下，是由於地板鋪高不足、地板下有線纜槽、冷媒管、上下水管、支架等阻擋等水平方向的送風阻力;有些情況下，是由於地板下動壓過大、淨壓過小;有些情況下，僅僅是由於風口地板的垂直方向的送風阻力。其結果造成送風風量不足，難以送到機櫃前的上部，從而造成機櫃上部溫度較高，形成局部熱點。下圖為局部熱點示意圖。
三，產品推薦-冷氣流分配單元 ADU
ADU(Air Distribution Unit)，即配風單元，是機房氣流組織的一種部件，用來將空調機產生的冷量(冷風)強製地配送到IT機櫃處，用來解決傳統送風方式的不足、尤其是高功率密度的應用需求。

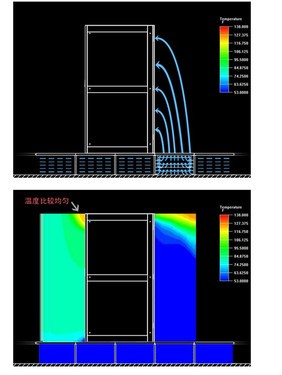

采用ADU代替原風口地板，可以利用ADU內部風機的強製送風功能，將地板靜壓箱內的冷空氣強製吸入，並排放到機櫃麵的冷通道內，從而消除局部熱點。下圖為使用ADU消除局部熱點的示意圖。
四，設計思路

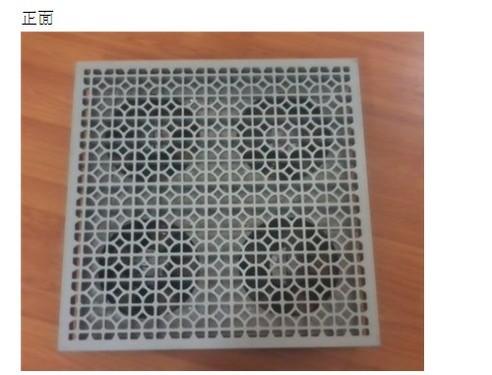

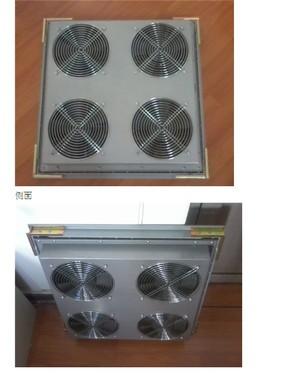

ADU由高強度隔柵、箱體、AC或EC風機、啟動電路等構成，其尺寸和安裝方式與標準地板相同，安裝時可直接替代地板或風口地板。下圖為一個風量為2400m3/h，冷量為8KW，耗電量200W的ADU產品實例。
五， 技術指標
地板:高壓鑄鋁地板（銀灰色）
尺寸: 600mm*600mm*40mm
風機:
|
|
電壓 |
輸入功率 |
頻率 |
電流 |
轉速 |
風量 |
噪聲 |
絕緣電阻 |
材質 |
||||
|
類別 |
Inputpower |
Current |
Air flow |
Insulatio n |
V |
Hz |
R/min |
3dB(A) |
220 |
50 |
2500 |
70 |
100MΩ |
|
定製 |
340 |
1.8 |
3800 |
AC1500V- |
壓鋁鐵葉 |
||||||||
|
<span style="font-family:" font-size:9pt;"="">100MΩ |
箱體: 510mm*510mm*50mm 1.5MM鋼板
六， 智能控製技術(可選)
常按A鍵3秒進入設定菜單及確定鍵
第一項 為ADU啟動溫度上限
第二項 為ADU 停止溫度下限
第三項 為 RS485監控地址
一， B鍵為向上調節溫度按鈕
二， C鍵為向下調節溫度按鈕
RS485遠程控製
通信協議內容
A. 概述： 本協議提供了以下內容：
1、物理層規範(包括電平、波特率、線纜、接口定義);
2、通訊規範(包括查詢和響應的數據楨定義)。
本協議規定數據傳輸方式查詢/回應方式，即本機(作為從機)回應上位機(作為主機)發出的帶地址查詢數據楨，而發送回應數據楨的工作方式。
B. 物理層規範
1. 插座定義

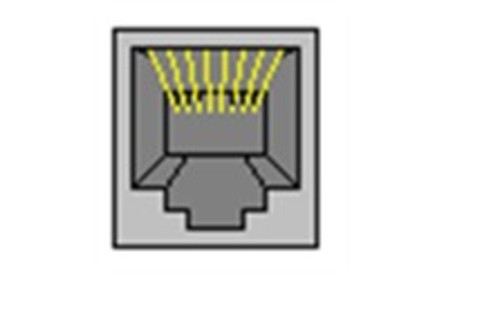

位於本機機箱上的連接器采用RJ45標準插座(見下圖)。
各引腳定義為：
Pin 1 A (RS485) (共模I/O +)
Pin 2 空
Pin 3 空
Pin 4 空
Pin 5 空
Pin 6 空
Pin 7 空
Pin 8 B (RS485) (共模I/O -)
2. 插頭定義

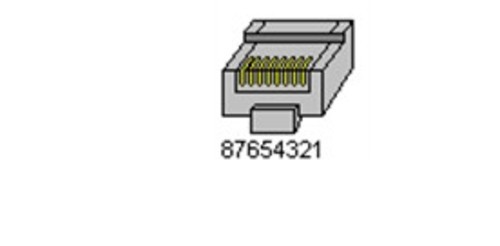

通信電纜上的連接器采用RJ45標準插頭(見下圖)。
3. 通信電纜

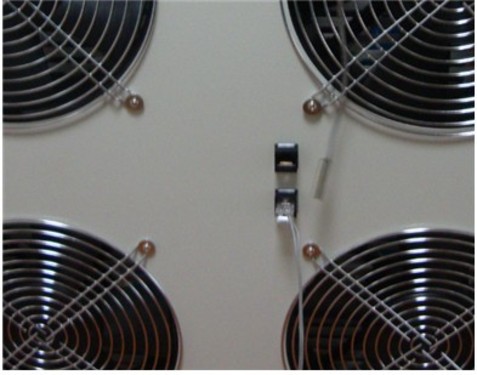

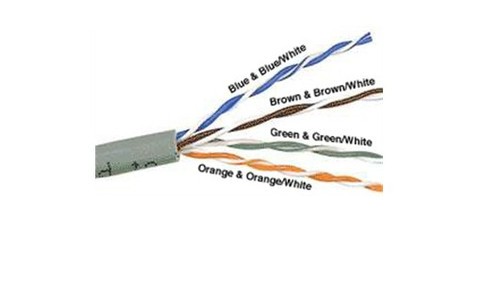

通信電纜采用8芯非屏蔽雙絞(UTP)線，對類別(即頻率)沒有要求(見下圖)。
4. 組網方式
物理上采用樹狀拓撲結構,每個ADU設備上有RJ45插座連接上遊設備，邏輯最大設備數量為255個，物理最大設備數量與現場布線情況和電磁環境有關，建議不超過5個
C 通信規範
采用modbus協議，從站
波特率：9600 8 1 無校驗
一 設置控製器本地控製或遠程控製模式
舉例：站號為 1
設置遠程控製
01 06 00 01 00 01 AA AA
設置本地控製
01 06 00 01 00 00 AA AA
二 設置控製器開啟或者關閉(遠程控製模式下有效)
設置關閉風機
01 06 00 02 00 00 AA AA
設置開啟風機
01 06 00 02 00 01 AA AA
三 讀取控製器狀態：控製模式 和 開關機狀態
讀取控製器狀態
01 03 00 03 00 01 AA AA
返回：
01 03 02 da1 da2 AA AA
da1:控製模式
da2：開關機狀態

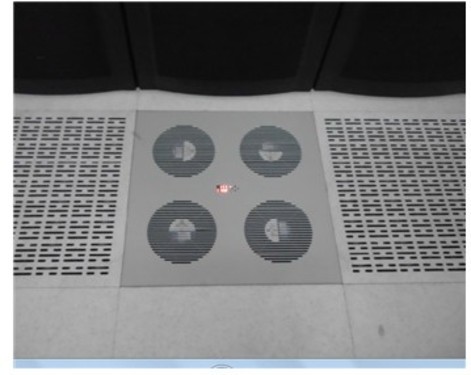

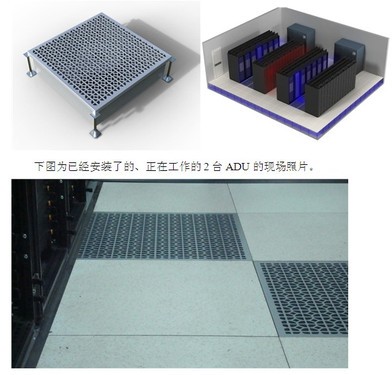

七，我司ADU應用舉例
