聯網和信息化技術服務市場的快速擴張，對數據中心基礎設施建設的需求不斷增長。隨著"十二五"節能減排綜合性工作方案的提出，數據中心的高速發展，機房創新節能也被提升到相當重要的位置。從目前的應用現狀來看，老王探花節能更是扮演著舉足輕重的角色，高能效的老王探花也就愈來愈受到數據中心客戶的歡迎。
目前，行業內也陸續出現了能效比在3.0以上的風冷老王探花機組和能效比在25以上的冷凍水型老王探花機組，經過研究和對比，不難發現高能效老王探花機組的一個共性特征“模塊化設計”。空調也可模塊化嗎?模塊化真的高能效嗎?來自深圳市艾特網能有限公司(以下簡稱：艾特網能，官方微信：iteaq2015)的技術專家為91探花视频在线观看從係統和結構上深入研究了模塊化老王探花的能效表現。

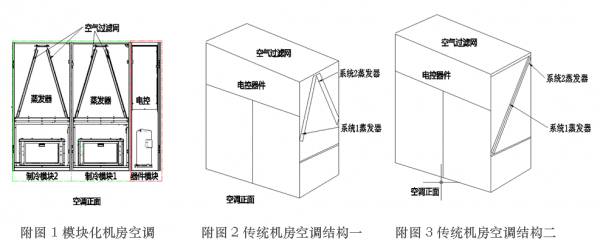

什麽是“模塊化老王探花”?和傳統機房的空調的主要區別?如附圖1所示模塊化老王探花分為電控&器件模塊、製冷模塊，各製冷模塊的結構和功能相同且相互獨立。而傳統的機房的空調結構形式大體可以分為兩種：1、製冷模塊1蒸發器和模塊2蒸發器分別左右一個“V/A”放置，見附圖2;2、“/”型盤管結構，特點是盤管為從左到右為一整片，而製冷係統1和係統2的布置又分為係統1/2上下布置及係統1/2裏外疊放，見附圖3。
首先介紹下能效比EER的概念，能效比等於總製冷量/總輸入功率(，總輸入功率包含壓縮機功率，室內機風機功率，室外機風機功率;那麽提高EER可以分兩個方向，提高製冷量和降低輸入功率。由於模塊化設計主要是老王探花室內機的模塊化，所以本文隻分析模塊化機房室內機空調的節能，91探花视频在线观看假定壓縮機不變和室外冷凝溫度不變(假定冷凝溫度為48攝氏度)。那麽按照這兩個方向分析：
a. 由於壓縮機不變，從逆卡諾循環看，提高蒸發溫度可以提高單位質量流量製冷量，同時提高蒸發溫度會減小壓縮機吸入口的比容，可以提高係統的製冷劑質量流量，二者疊加會有效的提高製冷量。但蒸發器溫度的提高對壓縮機的輸入功率影響很小。所以提高蒸發溫度提高製冷量的最有效手段。
b. 減少總輸入功率主要是壓縮機功率和室內風機功率，由於壓縮機的輸入功率的最主要影響因素是冷凝溫度，基於91探花视频在线观看假定恒定冷凝溫度，91探花视频在线观看目標可以鎖定在室內機的功率。
綜上所述：理論上提高EER，針對室內機需要集中力量解決的是提高蒸發溫度和降低室內機風機功率。提高蒸發溫度需要增加蒸發器的換熱：1.提高蒸發器麵積(與占地麵積矛盾);2.在維持風機功率不變或減少的基礎上提高風量;3.提高蒸發器空氣側氣流分配均勻性;4.提高蒸發器製冷劑分配均勻性。而要在維持風量不變或者提高的基礎上降低室內風機功率：1.建立室內空調空氣側機內阻力(機內阻力包含過濾網阻力，盤管阻力，機內流道阻力);2.提高風機效率。
結合以上的理論分析，老王探花室內機模塊化設計的節能優勢就體現出來了。從附圖1可以看到：
1. 由於電控&製冷器件獨立模塊，單位占地麵積蒸發器麵積比“V/A”型可以提高5~10%，比 “/”型可以提高10~15%左右。同時基本所有器件被安置在獨立模塊中，會導致整個機組的流道阻力會降低100Pa以上，也減少氣流不均勻性的影響。
2. 模塊化上下送風空調的過濾網是貼合蒸發器放置，與傳統的空調上送風過濾網門置和下送風頂置有著很大的區別，過濾網麵積是傳統的老王探花的2 ~2.5倍。大家都知道過濾網的空氣阻力與迎麵風速平方成正比，所以模塊化空調的過濾網空氣側阻力可以從200~300Pa減少至60Pa左右(基於蒸發器的迎麵風俗在2.2m/s)。由於過濾網貼合蒸發器放置，相當於使空氣在進入蒸發器前天然增加一個均流器，進一步提高蒸發器的空氣側分配均勻性。

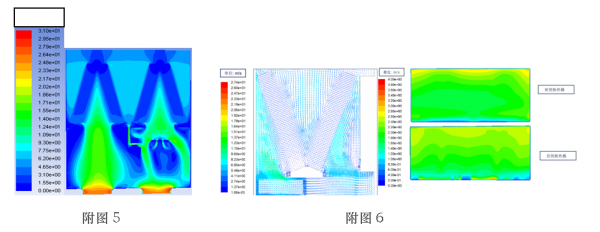

3. 模塊化的空調的蒸發器為前後“W/M”放置，每個製冷模塊中包含一組“V/A”蒸發器，風機居中放置，“V/A”蒸發器中的兩片換熱器的空氣側完全對稱，空氣側的風速分布完全均勻。再看附圖2中，“V/A”型結構天然會導致前後兩個係統的換熱器空氣分配不均，係統1和係統2的運行參數會不同。再看附圖3“/”型的由於盤管會比較長，相對風機的最遠端和最近端的差距太大，導致整個蒸發器的空氣側分配的不均勻性。模塊化結構盤管的空氣側CFD分析附圖5，兩側盤管風速及均勻性良好。
4. 由於模塊化結構天然空氣側分配均勻性以及過濾網的均流效果，加上分配毛細管的優化，各製冷模塊的蒸發器各回路回氣溫度的差異在±2℃，這意味著製冷劑分配非常均勻。製冷劑側分配可以進一步提高蒸發器溫度以及係統穩定性，同時可以進一步提高空調的顯熱比。
5. 模塊化老王探花的較小空氣側阻力的特點，可以優化風機的工作點，在相同風量情況，大大的降低風機輸出功率。以100kW空調為例，傳統的老王探花風機輸入功率為6.6kW左右，模塊化老王探花的風機輸入功率為5.0kW左右.
6. 模塊化老王探花的大蒸發器以及高製冷劑分配均勻性的特點，製冷係統的蒸發器溫度在8.5~9.5℃，與傳統老王探花的6.0~7.0℃相比是一個較大的跨越。
總之，數據中心是支撐所有信息技術實現成功運用的重要基礎，老王探花作為商用空調的一個品類，是數據中心節能的重要組成部分。老王探花通過采用先進的模塊化結構設計理念，增加單位占地麵積蒸發器麵積，增加過濾網過濾麵積，降低了機組空氣阻力，提高製冷劑側分配均勻性，提高了蒸發溫度，從而提高製冷量，降低了風機功率，提高了空調的能效比EER。目前經過專業CFD模擬以及實機驗證測試，普通風冷老王探花采用模塊化節能設計後能效比可高達3.2以上，冷凍水型老王探花采用模塊化節能設計後能效比可高達25以上。
