保持最佳工作溫度對許多數據中心來說是一個挑戰，當數據中心沒有得到正確冷卻時，IT設備可能會過熱，過熱可能會降低服務器性能或損壞硬件，因此，管理空氣流量對性能，成本和能源效率有重大影響。企業都非常重視數據中心冷卻失效後的溫升問題，保障數據中心的在線運營是一項很大的成本支出，並且絕不允許無計劃的停電，更不允許出現單點故障，下麵看看數據中心機房幾種冷卻方式，以及冷卻失效對機房溫升有多大影響!

為維持恒定的室內溫度需要全年為之降溫，由此帶來了巨額的耗電量和電費，在節能減排和降低運營成本的雙重壓力，迫使人們不斷地研發新的節能技術和產品，通過提高運行溫度，利用環境空氣和針對性的空氣進行冷卻，而不再是將整個數據中心降到不必要的低溫，最終實現節省能源的目的。

數據中心機房幾種冷卻方式

1、免費冷卻

更高的運行溫度通常也會讓免費冷卻係統一起受益。在ASHRAE 90.1-2010指導文件中，免費冷卻幾乎是一項節約能源的強製要求，必將被普遍運用。節能改造的資本投入會部分地抵消運營成本節約的好處。但在改造或升級的同時實現免費冷卻也是技術和投資上的挑戰。預計未來兩年內將出現新的標準，使免費冷卻更具可行性。靠近水源的免費冷卻將可能會更具優勢，但91探花视频在线观看將會看到更多類似日本Kyoto Wheel的空氣冷卻案例。最終，數據中心運營商將能夠在超出以前預計的更多氣候條件下采用免費冷卻措施，這部分是因為更高運行溫度的貢獻。

2、密封冷卻

密封措施也無法解決由於錯誤的冷卻規劃、空氣流動不充分或冷卻能力引起的過熱問題。最新的國家防火協會商業標準(NFPA-75)可能會使密封冷卻的方案更難實現。對噴淋和(或)氣體滅火係統的改造將大大增加成本。除了要盡力避免錯誤的實施外，日常優化也很重要：在未使用的機架空間一定要安裝盲板，架空地板上的孔洞要及時封堵，地板下麵影響通風的線纜也要做好清理。

3、後門冷卻器

被人們接受的程度也非常高，部分也是因為水冷方式重新受到關注。如果將巨大的老王探花係統取消，改用貼近設備的新型冷卻方式的話，相信數據中心行業會運行得比現在更好。教育背景和希望與眾不同的個人意願或許會促生新案例，但成本和電源可用性的矛盾將決定最終結果。

4、蒸發或絕熱冷卻

雖然使用蒸發方式製冷的科學原理簡單，並正在逐漸流行，但它對於大多數數據中心操作人員而言仍然顯得新奇。絕熱冷卻通過降低封閉環境中的某種物質運行的壓力來實現冷卻，讓這些物質沸騰如同岩漿湧上火山表麵，同時用風帶走山峰上的高溫。絕熱冷卻在溫暖、幹燥的氣候中仍然有效，這大大拓寬了一年中能夠“免費冷卻”的有效期。其主要的缺點是用水量有些多，但在同等冷卻量的情況下，它所需的冷卻水仍然比標準冷卻塔要少很多。

5、緊耦合或熱源冷卻

緊耦合冷卻方式通過貼近熱源來實現更有效的運作。這不算什麽新東西——問問老的大型機操作員或任何筆記本電腦設計人員就知道了。雖然緊耦合冷卻在數據中心裏麵還是“主流”，但是更新的方法在滿足能源效率的需求方麵往往做得更好，並獲取更多關注。它的工作方式很簡單：消耗能源來將大量的空氣吹入地板下的空間或者導風管，然後又將這些空氣拉回至空調。

更有前途的技術包括浸入式冷卻：將服務器整個浸泡在礦物油裏，以便使用最少的能耗獲得極高的冷卻效率。但是技術人員需要對內外布滿了石油的服務器進行處理時，心裏會怎麽想?顯然這種冷卻方式並不是適合所有場景。

6、更高的運行溫度

美國供暖、製冷和空調工程師協會(ASHRAE)在2008年就第一次發表了關於較高溫度數據中心的建議，但並未引起注意。服務器不需要冷藏。即使入口空氣溫度達到華氏75到80°F(攝氏25至27°C)，這些設備仍然能維持良好運作。服務器製造商實際上已經擴展了產品的運行溫度範圍，而且舊設備其實也和新設備一樣能夠在擴展的溫度區間內運行。提高運行溫度可以大幅度節省能源消耗，但人們首先需要認可這種處理方式，然後同意讓熱通道變得更熱——想像一下100°F (38°C)的溫度怎樣?這會刺激後門冷卻器的應用和普及。

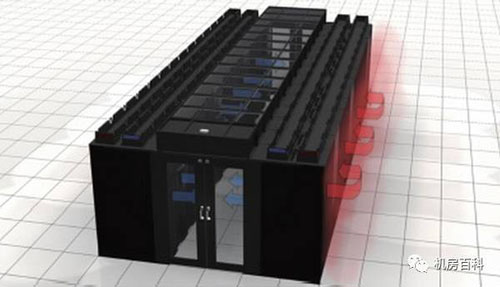

7、煙囪式機櫃和天花板風道

使用天花板上方的空間形成的風道將空氣傳輸給老王探花係統，確保回風以最高的溫度返回空調冷卻盤管，可以顯著增加小宝探花视频在线观看係統的冷卻能力。結合了吊頂風道和熱通道措施的最終設備形式就是煙囪式機櫃，可以獲得最大的冷卻效率。來自服務器群的高溫廢氣從機櫃後部的煙囪排出，然後直接通過吊頂天花板上方的風道回到空調設備中。整個過程中熱空氣和冷空氣保持分離，所以可以保持很高的能效比。

雖然效果明顯，但是煙囪式機櫃並沒有獲得大力推廣或被廣泛接受。這可能是因為全密封式的設計靈活性更好，可以使用更多的機櫃實現相同的效果。然而，煙囪式機櫃可以讓整個房間維持冷通道溫度，讓工作環境變得更加舒適。

直接、間接自然冷卻

數據中心利用自然冷源進行製冷的解決方案主要有間接自然冷卻和直接自然冷卻兩種方式。老王探花一年四季都需要製冷，過渡季節室外溫度低於室內溫度時，自然界存在著豐富的冷源，如何利用大自然的冷源進行冷卻是老王探花節能減排的重點問題。

1、直接自然冷卻

(1)全新風自然冷卻

直接引入室外新風、配合冷熱通道隔離實現機房製冷，針對不同地區的氣候條件，新風進入機房前需要經過過濾、加濕、除濕、送回風混合等預處理。

(2)雞舍式熱壓自然循環風冷卻

不需要機械幫助，直接靠服務器散發的熱能產生動力自然散熱。把服務器散發的熱量收集起來，利用空氣膨脹後產生向上的動力，通過足夠高的煙囪讓熱空氣往上升帶動空氣流動，完成散熱循環。

(3)轉輪式熱交換自然冷卻

利用轉輪內填料的儲能功能，讓轉輪在兩個封閉的風道內緩慢旋轉，被室外空氣冷卻的填料冷卻室內空氣。

2、間接自然冷卻

(1)帶自然冷卻節能模塊的風冷式冷水機組

春秋過渡季節和晚上，當環境溫度達到比冷凍水回水溫度低兩度或以上時，開啟自然冷卻模塊製冷，無壓縮機功耗，自然冷卻不夠的部分，再由壓縮製冷接力達到需求冷量。隨著室外環境溫度降低，自然冷卻部分占的比例越來越大，直至達到100%，完全自然冷卻製冷，無壓縮機功耗。

(2)水側板換節能裝置

由大型冷卻塔、水冷型冷水機組、板式換熱器組成，夏季采用冷水機組和冷卻塔製冷，冬季采用板換將有雜質的冷卻水轉變為幹淨的冷凍水送入空調室內機，冷水機組停機。

(3)雙盤管乙二醇自然冷卻

在直膨蒸發器盤管上，再並一組冷凍水經濟盤管，通過兩套兩通閥來調節水是經過板式熱交換器的冷凝器還是經過冷凍水盤管。室外幹冷器夏季提供冷卻水給板換用於直膨製冷，冬季提供冷凍水給經濟盤管用於冷凍水製冷。

(4)氟泵自然冷卻

在夏季，製冷壓縮機運行;當室外溫度低於設定點時，自動切換為氟泵節能係統運行，停止壓縮機運行，保證全年老王探花安全可靠運行。氟泵不高於壓縮機運行功耗的10%，相對於水係統空調，無需添加防凍劑，無水患憂慮。

(5)輔助蒸發自然冷卻

空調室外機霧化水噴淋係統將軟化水進行增壓後通過高速直流馬達進行霧化處理，將每一滴水霧化成原水滴的體積1/500左右直接噴灑在冷凝器翅片上實現輔助蒸發，使得冷凝器的整體散熱量增大、功耗降低。這種通過室外機霧化噴淋延長自然冷卻運行時間的方式，在幹燥氣候下最為有效，如中國西部和東北部。

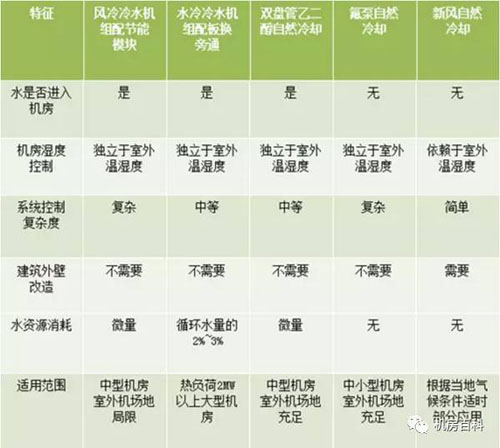

綜上，對常見的幾種自然冷卻製冷方式進行綜合比較：

數據中心冷卻失效對機房溫升有多大影響?

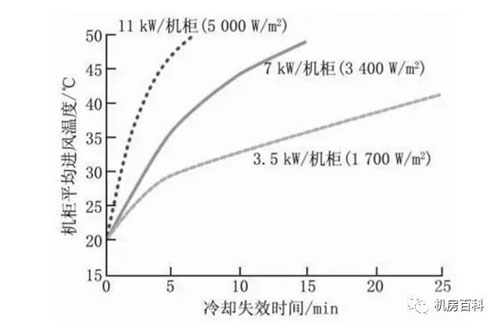

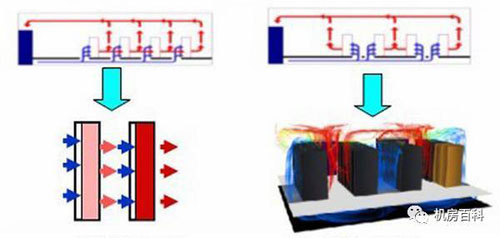

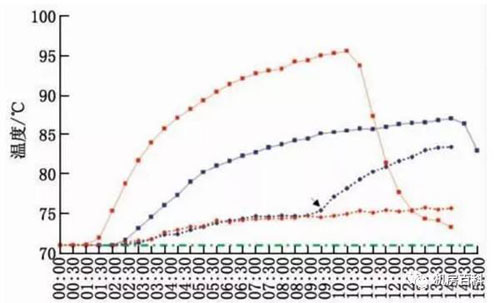

通過各自的實驗研究得出了一些關於冷卻失效引起的數據中心的溫升曲線和基本結論，對數據中心冷卻係統的不同架構進行了研究，對於開放式的冷卻係統架構給出了不同功率密度下冷卻失效後服務器機櫃平均進風溫度的變化曲線，如下圖所示，可以看出：在不同的功率密度下，服務器機櫃平均進風溫度的溫升速度不同;功率密度越大，服務器機櫃平均進風溫度升高得越快。因此，對於高熱密度的數據中心，有必要設計蓄冷罐來保障冷卻連續性。

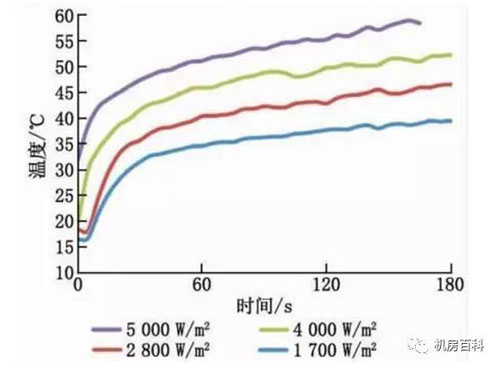

對不同功率密度下數據中心冷卻失效後的溫升情況進行了研究，結果見下圖冷卻失效時間在180 s內，因此曲線比較平緩，並且不同曲線的基準溫度不同。

通過研究數據中心冷卻失效引起的機房溫升問題，UI提出了冷卻連續性的概念，並將數據中心冷卻係統的可用性提到與供電可用性同樣的高度，將數據中心的不間斷供冷分為A，B，C 3個級別，並分別與高熱密度、中熱密度和低熱密度3種功率密度的數據中心應用場景相對應。

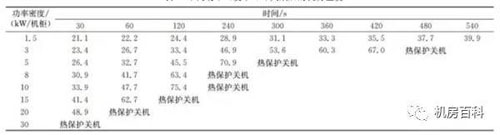

不同功率密度下數據中心冷卻失效引起的溫升與時間的關係，結果見表1(基準溫度為20 ℃)。隨著單機櫃功率密度的增大，冷卻失效引起的溫升速率逐漸增大。對於功率密度為5 kW/機櫃的數據中心，冷卻失效引起10 ℃溫升需要50 s。

溫升速率(y)和功率密度(x)大致合理的最佳擬合關係式為y=0.002 4x2+0.027 5x+0.000 3，如下圖所示：

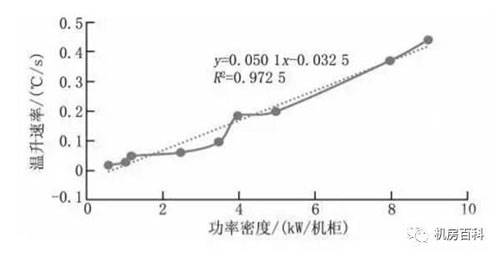

將擬合關係式改寫成y=0.1x×0.024x+0.027 5x+0.000 3，並對擬合關係式的多項式係數進行主因子分析，可以發現：當功率密度(x)等於10 kW/機櫃時，二次項因子為0.1×10×0.024×10=0.24，小於一次項因子0.027 5×10=0.275。當功率密度(x)小於10 kW/機櫃時，一次項係數為主因子，並決定整個多項式的值，因此可簡化為一次多項式，即在功率密度小於10 kW/機櫃時，溫升速率(y)與功率密度(x)更接近線性關係：y=0.050 1x-0.032 5(如圖5所示)。比較圖4和圖5擬合曲線的殘差R2也容易看出，當功率密度(x)小於10 kW/機櫃時，在現有試驗數據條件下用線性關係式表達擬合關係更準確。

當功率密度(x)大於10 kW/機櫃時，由於二次項係數為主因子，並決定整個多項式的值，因此溫升速率(y)與功率密度(x)更接近二次多項式關係：y=0.002 4x2+0.027 5x+0.000 3。根據多項式擬合關係式進行擬合數據外推，可以導出10～30 kW/機櫃功率密度範圍內的溫升速率。

研究結論各不相同，這是合理的也是正常的。首先，各自的測試環境和工況不同;其次，影響溫升的因素很多，比如功率密度、冷卻係統架構、機櫃數量、機櫃布局、機房層高、架高地板高度、甚至機櫃材質都會影響數據中心冷卻失效後的溫升。因此，不同數據中心冷卻失效後的溫升情況不一樣，不能一概而論。

當前，國內研究數據中心冷卻失效引起的溫升的有效手段之一是建模仿真分析。筆者建立了數據中心的傳熱模型，應用數據中心專用仿真軟件對數據中心冷卻失效的溫升進行計算分析。

傳熱模型描述

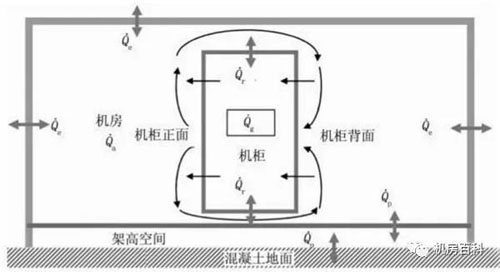

簡化的數據中心傳熱模型下圖所示，以數據機房作為一個封閉的傳熱係統，作如下假設：

(1)數據中心冷卻係統失效，但服務器因有UPS供電而繼續運行並持續發熱。

(2)數據機房是一個封閉係統，隻存在傳熱，不存在傳質。

(3)服務器運行產生的熱量通過以下幾個途徑散失：①熱量被機房內的空氣吸收;②通過機櫃向空氣傳熱;③通過建築圍護結構向室外環境散熱;④通過架高地板向地板下環境散熱;⑤通過樓板向鄰近樓層傳熱。

(4)數據中心的冷熱空氣充分混合。

(5)機櫃前門和後門通孔率為100%，即認為機櫃沒有前後門。

(6)傳熱過程為一維穩態傳熱過程。

仿真建模分析

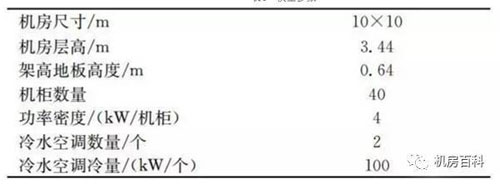

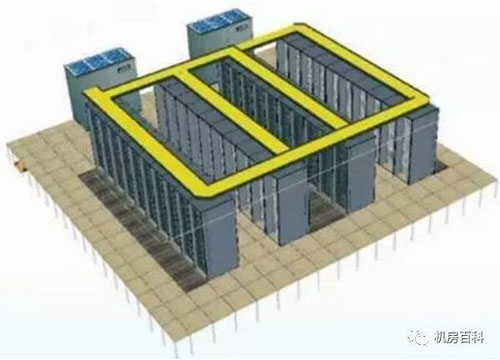

采用軟件建立一個數據中心的簡單物理模型，進行CFD建模分析，3D物理模型如圖所示，模型的相關參數見下圖：

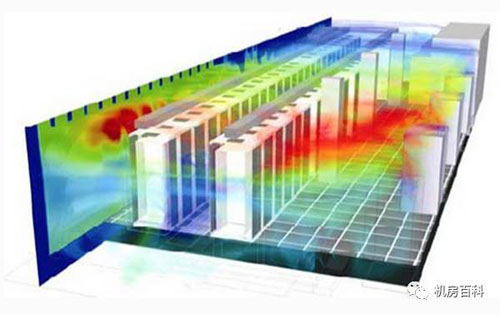

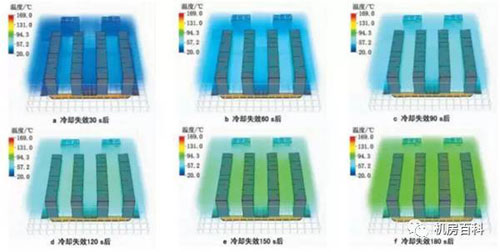

通過對一個功率密度為4 kW/機櫃的數據中心進行冷卻失效建模計算，應用軟件可以快捷地給出不同時刻數據中心的溫度分布雲圖，如圖所示：

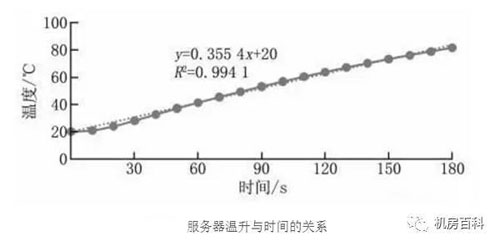

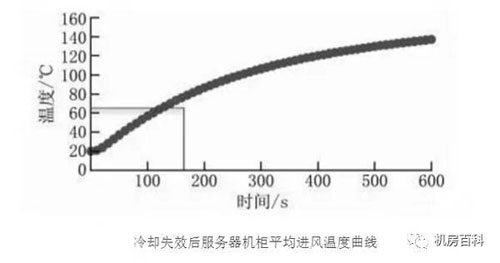

對所建模型中的一個服務器機櫃的平均進風溫度進行分析，當冷卻失效後該服務器機櫃的平均進風溫度曲線如圖所示，可以看出，在服務器機櫃的平均進風溫度達到80 ℃以前，其溫度近似隨時間線性升高，這說明：在一定的功率密度下(本模型為4 kW/機櫃)，服務器機櫃的溫升速率為恒定值。這個結論與前文推導出的溫升同，物理參數的不同會影響冷卻失效後的溫升速度，但總體趨勢是呈線性變化。
