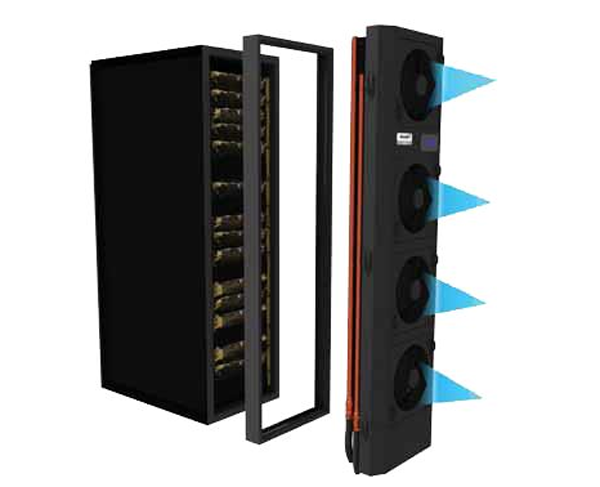

行間空調，也有廠家叫列間空調，是放在服務器機櫃列間，熱源直接散熱的設備，行間列間機房小宝探花视频在线观看屬於老王探花的一種，為水平送風機組，列間式老王探花專門為通信機房列間進行研發設計的，主要應用於高熱密度數據中心。由於數據中心所使用的服務器或通信用設備本身的散熱量愈來愈大，用傳統的空調製冷方式已經不能滿足設備對溫、濕度的要求，為了達到設備高效率冷卻、不產生局部過熱現象，冷空氣必須由組織的進入設備的內部進行排熱，此時采用冷、熱通道隔離或是封閉冷、熱通道的方式，可以有效地控製因冷風氣流和熱風氣流短路，而減低了冷卻的效果。

1

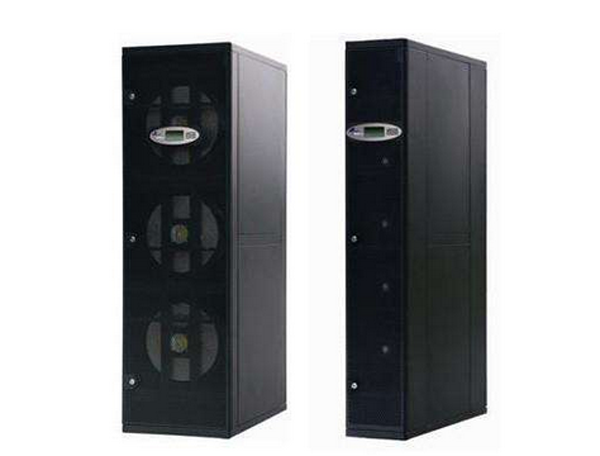

因為熱源，空調的回風溫度高，使得其能效比好，目前行間空調有風冷和冷凍水兩種形式，風冷的壓縮機多采用變容量的數碼渦旋壓縮機，風機采用EC風機，整機可以根據通道內的熱負載調節製冷能力輸出，行間空調用於封閉冷熱通道的場合！

2

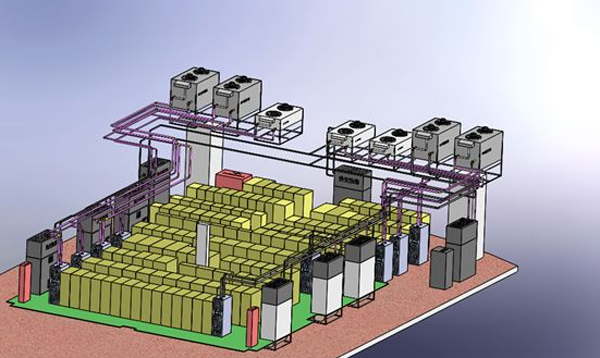

列間老王探花的設計，冷風是從冷通道送風、後由熱通道回風的水平送風方式，從而完全解決了冷熱氣流短路的問題，保障了服務器機櫃溫度的均勻，消除了局部熱點，進而增加了服務器的運行可靠性同時有效的降低了不必要的能耗。

列間老王探花有冷凍水式列間冷卻單盤管水平送風、冷凍水式列間冷卻雙盤管水平送風機組及直接膨脹風冷式列間冷卻機組。供冷能力為10-45KW，以解決不同應用環境條件下，高散熱密度的數據機房的空調方案。

3

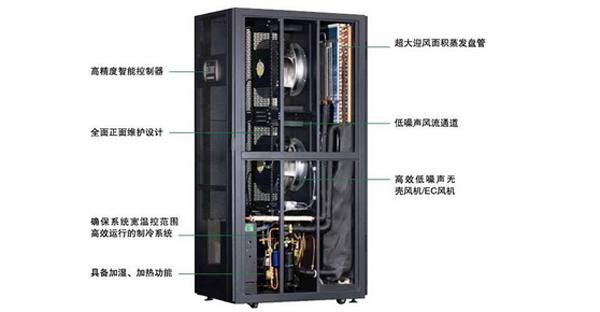

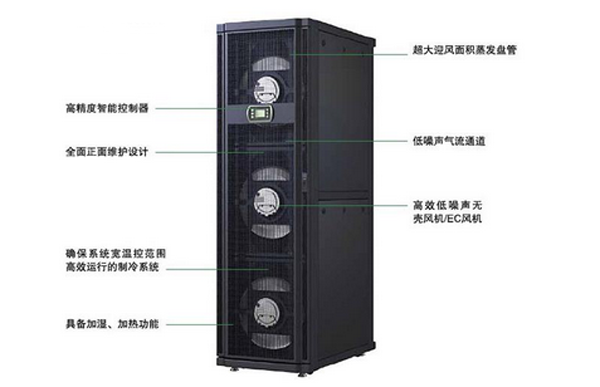

列間老王探花標配部件

1、外觀說明及外形尺寸

（1）該機組專門針對列間通道設計，純鈑金製作，結實可靠。

（2）框架由2.0mm厚冷軋板製作，外塗黑色塑粉，內襯吸音隔熱材料，具有良好密封性；（3）外殼由1.5mm厚冷軋板製作，外塗黑色塑粉，內襯隔熱吸音材料，良好密封性，可防止氣流泄漏以保證換熱效果，並有效降低噪音；

（4）機組設置帶有鉸鏈和門鎖的後門，並設置4個帶門鎖側門，易於裝拆，方便提供維護服務；

（5）門鎖須用專用鑰匙打開，方便專人管理。外形尺寸見技術參數！

（6）高度可以有1800mm,2000mm,2100mm及2200mm等選擇。該尺寸是由組成冷熱通道的服務器機櫃來決定的。

4

2、風機

采用世界知名品牌的EC軸流風機，效率達90%以上。風機的轉子鑲嵌到風扇內部，結構更緊湊，體積更小，散熱性能更高，最大限度保證風機運行可靠性。所有的外轉子電機都裝有熱力觸點(TB)可作為電機過熱的保護，避免風機電機過熱而燒毀。理想的馬達幾何特性適合EC無極調速（0－100％），啟動電流小，平穩啟動；

電機通過電子換向器(有位置傳感,無位置傳感)實現電機繞組電流換向，通過PAM或PWM控製實現轉速控製,無機械式電刷(換向器)。整個馬達/風機單元非常緊湊，重量輕，節省安裝空間不僅結構緊湊、噪音低、運行效率高，而且能夠實時地根據溫度變化或壓力變化，進行連續的轉速調節，進一步實現風機節能。

5

3、壓縮機

壓縮機選用世界知名的高效渦旋式壓縮機，其特有的徑向和軸向柔性渦旋設計，提升了壓縮機的效率，比一般壓縮機要高。其壓縮機專用馬達故障率低，運行平衡可靠，無故障運行時間超過100000小時。其特點如下：

1）、全係列采用獨特的柔性設計渦旋壓縮機，噪音低，高效節能。

2）、采用新型環保製冷劑R410A，不破壞臭氧層，製冷效率更高。

3）、采用低壓腔設計，係統應用成本低，運行範圍寬廣。

4）、製造技術世界領先，機械結構設計合理，運動部件少，具有優良的防液擊能力，可靠性高，延長機組壽命。

5）、壓縮機內裝有缺相保護裝置，在電源缺相或壓縮機過載情況下，能自動停止壓縮機工作，保護壓縮機電機。

6

4、控製器

（1）先進的微處理控製，采用先進的PID調節技術，具有LCD大屏幕顯示器，能顯示溫濕度，具有圖形顯示機組內各組件的運行狀態的功能。

（2）易操作的人性化界麵，全中文LCD 背光顯示。

（3）具備電源相序保護和缺相保護，電源斷電後來電自啟動功能。

（4）配備標準的R485 監控接口，完全可以並入環境集中監控總網，免除維護人員的巡視工作。

（5）具有高智能化的控製係統，溫度控製精度達±0.5℃。

（6）具有大容量的故障報警記錄儲存的功能，能夠儲存達100條的報警曆史

（7）操作方便，一鍵式進入，無需進入繁瑣的多級菜單

（8）報警功能強大，多達30種以上的報警（包括預警）

（9）備份功能：無需增加任何配件即可做到主備機的功能 ，主機與備機之間可定時進行工作切換，以保證每台機組運行時間基本相同，主機故障自動切換到備機，同時，當機房內熱負荷 超過預設值，導致室內溫度不能維持在設定點上時，自動啟動備用機組，保證室內溫度在所要求的範圍內，在大樓多係統運行狀態下，91探花视频在线观看可選擇N+1或N+2的群控設置。

7

5、電子膨脹閥

電子膨脹閥（EEV）由控製器、執行器（可控驅動裝置和閥體）、傳感器等部分構成。它作為一種新型的製冷控製元件，突破了傳統節流結構的概念，是製冷係統智能化的重要環節，也是製冷係統優化得以真正實現的重要手段和保證，也是製冷係統機電一體化的象征。

驅動方式是控製器通過對傳感器采集的控製參數進行計算，向驅動板發出調節指令，由驅動板向電子膨脹閥發出調節指令，由驅動板向電子膨脹閥線圈上輸出電信號來控製針閥開度的大小，從而調節膨脹閥的流量，進行節能優化。

8

6、蒸發盤管

蒸發器設計選用內螺紋管，親水膜翅片，高效正弦波換熱鋁翅片，獨特的“》” 形設計，大麵積的散熱盤管，比一般舒適性風櫃機提高換熱效率達15%以上。采用吸透式氣流，使空氣分布更均勻。冷凝接水盤采用不鏽鋼，且帶有排水軟接頭。

7、冷凝器

（1）冷凝器換熱器為銓高公司自己製作，采用銅管套鋁翅片式設計，經過嚴密漲接，性能高、換熱穩定；

（2）使用先進的衝製設備和翅片模具生產，確保產品質量穩定可靠；

（3）領先的特殊翅片式設計及最合理的銅管排列分布，風速均勻，能提高換熱器效率，降低風機噪音。

9

8、列間老王探花安裝規範

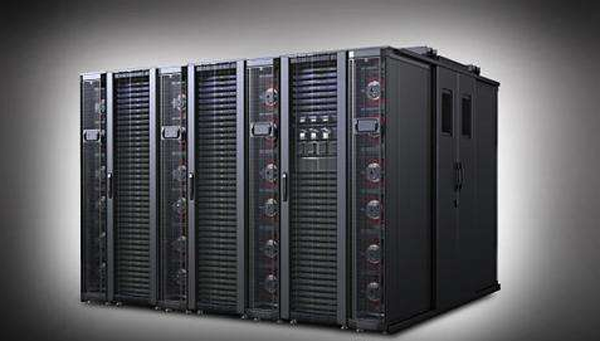

（1）列間老王探花布置在機架排列內和服務器機櫃並排安裝，從冷通道送風、後由熱通道回風的水平送風方式，從而完全解決了冷熱氣流短路的問題，保障了服務器機櫃溫度的均勻，消除了局部熱點，進而增加了服務器的運行可靠性同時有效的降低了不必要的能耗。

（2）列間老王探花通道前後方應該留有適當的操作機維修空間，建議保證距離設備前後門保留1.0米的空間，在此範圍內應保持淨空狀態。此維修空間同時可以確保氣流的暢通，提高熱交換的效率。

（3）列間老王探花四角通螺絲固定，機組下裝防震墊鎖緊腳輪，防止設備離開其最終位置；調節腳杯使機器處於平穩，防止傾斜或運轉時震動。
