1 引言

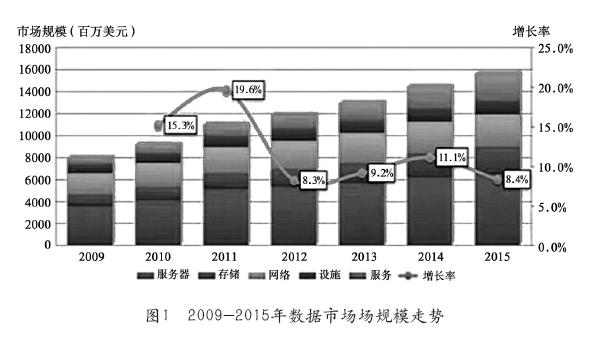

隨著互聯網、物聯網、雲計算和大數據產業的加速發展,我國數據中心產業也進入了大規模的規劃建設階段。2010年我國數據中心總量已超過50萬個,市場總規模達到92億美元,該市場在2010年至2015年仍保持兩位數的增長率,2015年該市場規模達到約157億美元(見圖1)。
目前大多數數據中心存在能耗較高,年耗電量超過全社會用電量的1.5%,電能使用效率(PUE)仍大於2.2,與國際先進水平相比有較大差距,節能潛力巨大。同時數據中心產生大量的溫室氣體排放,消耗大量的水資源,其設備廢棄後造成較大汙染,給資源和環境帶來巨大挑戰。
2 傳統通信機房“光進銅退”現狀
隨著傳統語音短信業務受到OTT(OverTheTop)的衝擊以及數據業務的快速崛起,運營商也將錨點拋向IDC業務。互聯網行業爆發式增長、政府服務外包以及智慧城市等建設將給IDC服務行業未來幾年的發展帶來更廣闊的前景。預計到2016年,國內IDC市場規模將達548億元,年均增速超過30%。近年來,通信網絡技術的發展對“寬帶中國”戰略的實施奠定了基礎,國內電信運營商已全麵啟動全光網絡建設,傳統的PSTN交換設備逐步被NGN軟交換和IMS替代,新設備的交換能力大幅提升,需要占據的空間減少,整改過後騰出的大量的通信機房數量較多、分布全國各地,為運營商IDC的建設提供了場地優勢。加之利用自身網絡帶寬優勢,運營商依然會在IDC市場上占據主導地位。
目前大部分IDC機房主要采用傳統UPS進行集中供電,數據中心需要獨立的電力電池室,集中給機房內的設備供電。隨著數值中心規模擴大,供電負荷不斷上升,需要安裝多套大容量的不間斷電源係統,從而導致電力電池室的占地麵積越來越大,機房的有效使用麵積越來越小。重資產的投入以及廉價租金也為IDC建設帶來了很大阻礙,運營商如何減少初始投資、快速部署實現盈利和降低運營成本等問題麵臨諸多挑戰。
3 分布式電源的供電原理及優勢
(1)供電原理

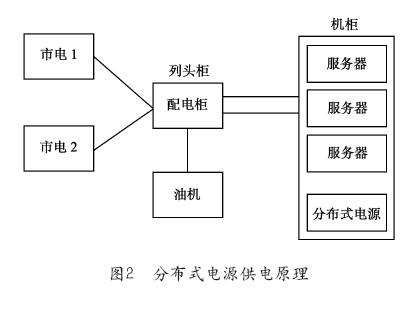

針對傳統數據中心的UPS在IDC建設、應用及維護過程中遇到的問題,提出對應設計一款分布式機房電源——一種以磷酸鐵鋰電池為後備電源的分布式電源設備。該電源設備可以很方便地直接安裝在標準19英寸服務器機櫃內,櫃底部不超過2U空間位置,支持雙路市電輸入,後備時間1h左右。最大特點是分布式供電,無需為該供電係統建設獨立的電力電池室,而且安裝維護方便,很適合運營商的IDC機房改造和中小型數據中心機房使用。如圖2所示。
分布式電源針對每一個機櫃單獨提供後備電源,在市電正常情況下,分布式電源向服務器輸出交流電;當市電不正常或中斷時,分布式電源切換到電池供電狀態,通過磷酸鐵鋰電池箱輸出220Vac電源,切換時間小於10ms,不會導致服務器閃斷,從而保證設備的不間斷供電,如圖3所示。
(2)性能特點
①輸入功率因數達0.99以上無需外加任何濾波器,在各種線性或非線性、平衡與非平衡負載情況下,輸入功率因數達0.99以上。大大降低了輸入無功損耗,節約了運行費用。
②用DSP技術的高性能機器
采用先進的DSP芯片,高速實時檢測控製整流模塊和逆變模塊的工作狀況,同微型計算機監控係統一起共同實現全數字控製技術。在生產調測時,將設備的各種元器件內置電氣參數預置在ROM中,消除了可調器件因運輸震動和老化產生漂移的隱患。
③操作簡單,“一鍵開機”
操作顯示麵板內容簡潔,按鍵功能標示明確,真正做到“傻瓜”式操作麵板,同時逆變開機也可以直接通過“ON”鍵即可完成。
④標準機器與長效機器電池箱一體化設計
標準19英寸機架式設計,可十分方便地安裝在標準機櫃內使用。
⑤ECO模式提供節能效果
在經濟運行模式下,當輸入市電在固定範圍內,直接由輸入市電向負載提供能量,逆變處於等待狀態;當輸入市電異常時,立即轉為逆變供電。
ECO運行模式可高效節能,效率不低於98%,降低用戶使用成本。
⑥快速安裝、維護體積小,重量輕,調試維護簡單,配置靈活,可直接整機嵌入式安裝。
(3)優勢
相對於傳統UPS供電係統,分布式電源可靠性更高,故障發生時能夠降低故障範圍,同時供電距離縮短,回路阻抗降低,磷酸鐵鋰電池放電性能可以得到充分發揮,電纜的線徑將成倍減小,成本大大降低,可根據用電設備的不同要求及後備時間,合理配置電源。另外,采用分布式電源還可以提高資金利用率,具有快速部署、靈活配置的特點,用多少建多少,無需一次投入,可以避免浪費,避免電池控製的壽命損耗及電源係統空置的折舊損耗。
另外傳統不間斷電源到貨周期長,安裝調試複雜;分布式電源可以實現快速部署,安裝和配套方式靈活,適用於一些工期緊迫項目作為應急部署。對於老機房或者非IDC建築機房,分布式電源改造要求低,承重要求少,機房可靈活選址。

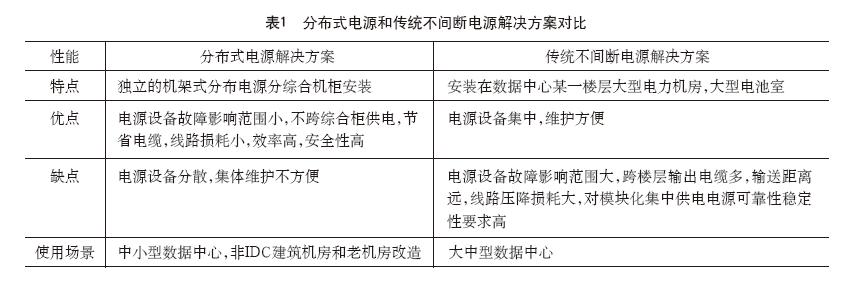

4 分布電源和傳統不間斷電源解決方案對比(見表1)
5 結束語
數據中心的快速發展對用電設備的供電質量及建設提出更高的要求,分布式電源的出現，是對傳統UPS供電技術的探索和創新，能夠徹底解決傳統模式建築中電源容量不足、電源利用率低，改造困難等問題，最大程度降低數據中心的建設成本和運營成本。目前，國內分布式電源技術越來越成熟，相關產品性能及穩定性經過市場的驗證，相信有越來越多電源廠家對數據中心電源提出創新電源解決方案，產品標準和建設規範隨之完善，將在數據中心、運營商和醫療等行業獲得越來越廣泛地應用。
