現如今的數據中心行業正麵臨著必須成倍增長的數據處理及網絡容量的需求，這無疑會使得數據中心的電力能源分配及合作夥伴所提供的對於電力基礎設施解決方案的拓撲結構的保護遭遇前所未有的巨大挑戰，而這其中就包括不間斷電源(UPS)模塊，其必須具備更廣泛的電力可靠性，以防止工具或係統電源發生異常或故障。這一水平的可靠性不僅是按時間長度(幾小時或幾天)來計量的，而且還會通過一係列的事件(如，“以多年來單一事件”測得)的數目來計量。對於典型的處理關鍵任務的數據中心而言，防止並處理故障事件的數量與其持續運行時間同樣重要。

而關鍵任務電力行業已經以一係列依賴於設備層和配電冗餘的UPS保護拓撲就上述問題進行了廣泛的回應。這種冗餘無疑提供了關鍵水平的可靠性、負載共享和效率，但這一切同時也是以不斷飛升的資本支出成本(CAPEX)和運營支出成本(OPEX)為代價的。

這些冗餘拓撲(稍後介紹)能夠為四級數據中心以較高的水平提供正常運行時間協會(Uptime Institute) [1] 所估計的每年少於一個事件和每年不到0.8小時的停機時間的可靠性。但這不禁使91探花视频在线观看要問如下一係列的問題：“其成本如何?”和“這是對怎樣的數據中心而言?”或更簡單地說“91探花视频在线观看如何才能選擇恰當的關鍵供電係統，以匹配91探花视频在线观看的數據中心的功能呢?”

合理精簡冗餘和可靠性

隨著數據中心市場日漸變得多樣化，某些領域和應用程序將僅僅隻需要很少的關鍵電源保護(例如，正常運行時間協會處理雲計算社交媒體或搜索引擎數據的一級數據中心);其他的包括有諸如嚴格百分百保證正常運行時間，且遵循服務水平協議(SLA)，需要處理視頻流媒體，電子商務和金融/股票交易的關鍵任務應用程序評級為III/IV的托管數據中心;還有一些屬於中等水平評級的數據中心應用程序，其對於正常運行時間和可靠性會根據需求的不同而有所不同。

上述這些不同的正常運行時間的排名均需要不同級別的冗餘，且必須由UPS係統拓撲交付傳遞。每種拓撲結構均可以采用多種不同的配置來實現。最佳的UPS係統的選擇取決於如下重要因素，包括冗餘、負載功率(千瓦)、故障隔離、負荷共享、資產利用率、容量擴展和總擁有成本(TCO)的CAPEX和OPEX測量。

N係統拓撲

N係統是最基本的關鍵配電拓撲結構，其中“N”是以千瓦為單位進行的負載能力測量。這些係統不在並聯位置安置UPS模塊(或冗餘)，從而降低了係統的可靠性。

圖1：N係統的拓撲結構。

該係統的拓撲結構也有多個“單一”的故障點，每一到兩年的故障事件[2]，這使得其成為最不可靠的。一個單一的故障點被定義為一個係統的一部分，如果其發生故障失敗，將停止整個係統的工作。例如，可以以典型的美國公用事業電網以每年平均24次故障事件[3]在ITIC/CBEMA[4]曲線之外作為參考。再次強調，對於某些低風險的應用程序，如內部信息技術(internal information technology，IT)的處理流程失敗，對一家大型企業或集團的用戶並沒有影響，這種N係統拓撲結構可以是非常有效的。

N係統拓撲結構的主要優點是低初始部署和運營成本(不包括計劃外停機相關成本費用)。另一大優點是係統資產的高利用率。一個N係統拓撲結構的UPS模塊，具有滿額定負荷80%到90%的設計負荷。

N+1係統拓撲

一個N+1係統拓撲開始添加冗餘組件，以提高可靠性。同樣“N”是載荷能力，而“1”則是指在係統中的一個額外的UPS冗餘電源保護。這些係統以並聯結構運行的UPS模塊，但他們仍然有多個單點故障，包括UPS模塊的輸出並聯總線。一個N+1係統也缺乏冗餘的分配路徑，因此，估計每年單點故障的一個事件會有一定的故障風險失敗率。

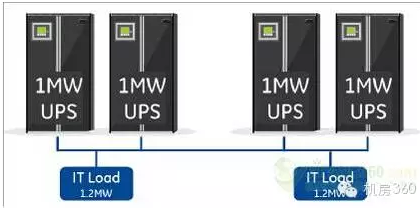

圖2：並聯冗餘N+1係統。

這種拓撲結構被廣泛應用於呼叫中心和並非100%遵循SLA的托管數據中心。其也適用於任何一家不太依賴於互聯網提供服務的企業。

一款N+1係統的拓撲結構，具有較少的冗餘元素和更高的利用率，具有較低的初始成本和低運營成本。其更高的利用率取決於所需的N負載的UPS模塊或發電機的數量。N負載的UPS模塊具有滿額定負荷80%到90%的設計負荷，並具有一個額外附加的UPS模塊和發電機添加到係統中。例如，一個由兩個UPS模塊組成的N+1係統，將具備正常模塊40至45%的加載，而一個由五個模塊組成的N+1係統將仍然被限製到65%到70%的模塊加載。

塊冗餘(catcher)係統拓撲

這種並聯的電源架構的另一個變化是塊冗餘係統拓撲結構，通常被稱為一個catcher係統。這種方法是一種經濟的方式用來提高係統的可靠性，而無需一個完整的2N係統。它依賴於靜態轉換開關(STS)和catcher UPS模塊的即時處理突然轉向，或階躍載荷，通過從受影響的UPS到後備式UPS轉移負荷的能力。然而，在大多數塊冗餘的部署實現方式中，在STS也是一個單點故障，雖然該UPS模塊的利用率得到提高，但其仍限於70-75%的負載以確保冗餘。

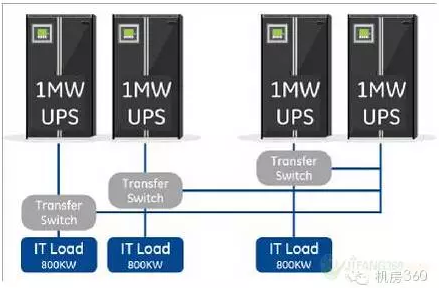

圖3：塊冗餘(catcher)係統。

共享冗餘(4N/3)係統拓撲結構

一個共享冗餘4N/3係統拓撲與塊冗餘拓撲非常相似，除了負載分散在多個路徑和所有的UPS負載，以防止“catcher”係統的塊加載。4N/3和3N/2變化是共享冗餘拓撲最常見的形式，而這些拓撲結構的利用率水平是在60-70%的範圍。共享冗餘係統的設計，如3N/2，是UPS最大容量(兆瓦/MW)與最大臨界負荷(MW)的比率計算得出，所以UPS的最大負荷利用率將是2兆瓦(負荷)/ 3兆瓦(UPS)，這相當於67%的效率。

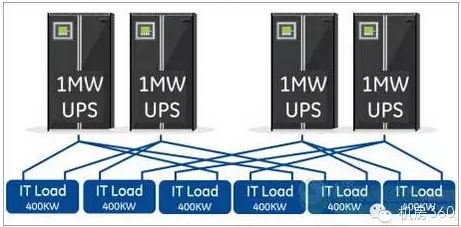

圖4：共享冗餘4N/3係統。

如圖4所示，這種拓撲結構還需要一個明顯的電纜和配電基礎設施，這增加了初始投資資本和安裝成本，並使係統規模化更加困難。此外，該係統在UPS的輸出的功率分布方麵具有單點故障。

無論是塊冗餘和共享冗餘係統，二者均能夠比N+1係統提供更高的可靠性，據故障率估計其每年不到一個事件。這種性能非常適合於大多數實時交付數據和應用程序對於服務、收入甚至是企業聲譽並沒有直接或明顯影響的企業。但這些係統的挑戰在於，其最大利用率是限製為小於70-75%，而由於限製了跨電力基礎設施共享負載的能力，在實際使用時，利用率通常要低得多。UPS和關鍵電力資產的塊冗餘或共享冗餘係統會變得滯留和未充分利用，由於數據中心在其運行過程中，IT負載/服務器的添加刪除，升級或轉移，係統實際部署的關鍵負載會經常發生變化。

係統加係統(N+N)拓撲

係統加係統(或N+N)拓撲結構，采用了獨立的和冗餘的配電係統。此拓撲結構可以設計與任一係統中的N組件或每個係統中的N+1組件運行。兩個獨立的係統提供並發維護，而在某些設計中可以容錯。

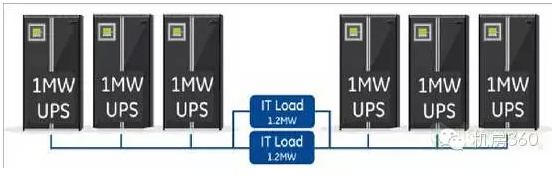

圖5：係統加係統(S+S)。

係統加係統的拓撲結構提供了非常高的可靠性，但其也有最高的初始成本和TCO，同時結合了低資產利用率(最大設計負荷40%到45%)。估計拓撲結構在一個五年的時間段內隻有一個到二個計劃外中斷(負載下降)。這些設計通常用於企業或設置高可用性的金融服務，每五年測量單一事件是保證服務的核心(如一個SLA托管中心)，對收入或企業運營風險和責任會產生顯著的影響。

總結

數據中心行業是動態的、變化的。係統可靠性的變化需要匹配數據中心的“使命”和“關鍵任務”的交付。而現有UPS係統拓撲結構的演變表明，數據中心市場有一係列的係統可以提供最佳水平的高可靠性(N+N)，但其成本也非常高。其他選擇包括可以降低成本但具有低得多的可靠性的係統(N或N+1係統);或能夠提供一個較為折中的可靠性水平的(塊或共享冗餘)係統，這需要在成本，可靠性和利用率等方麵進行複雜的權衡。該行業的下一個挑戰將是推動這些界限的模糊，以尋找新的、能夠提供冗餘和適當水平的可靠性，同時降低資本支出和運營成本，並產生更低的總體擁有成本的係統解決方案。
